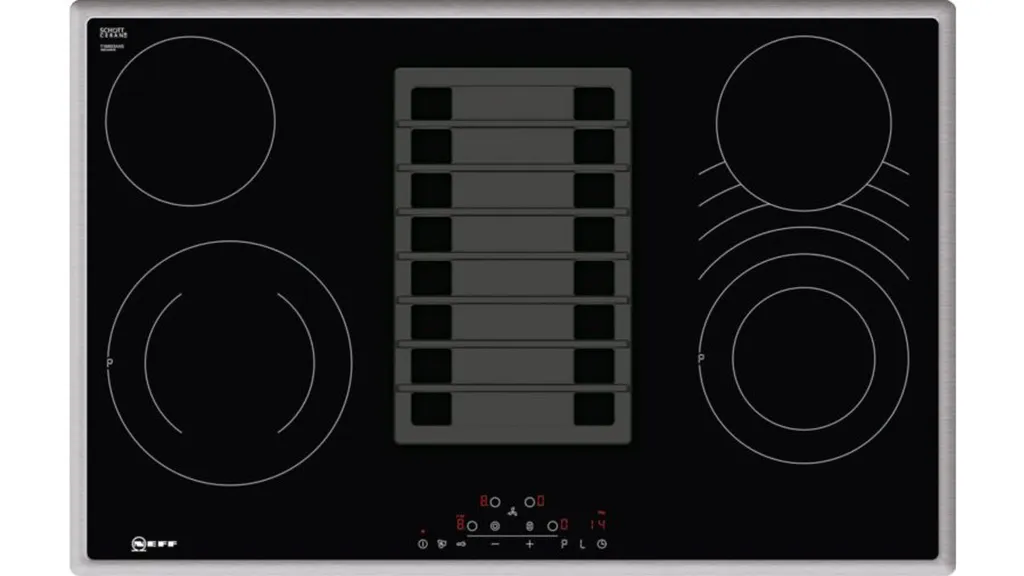

Neff Kochstelle Mit Integriertem Dunstabzug TBD183AN

Bedienung:

• Touch Control

Flexibilität:

• 1 Zweikreis-Kochzone, CombiZone

Design:

• 80 cm breit

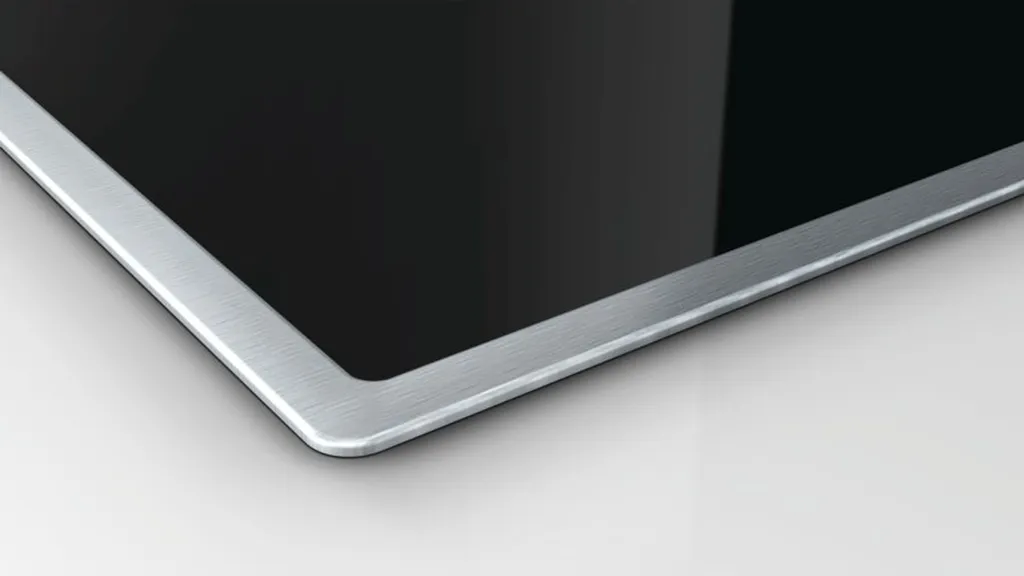

• Rahmen in Edelstahl

Ausstattung:

• Powerstufe
• 17 Leistungsstufen
• Digitale Anzeige der Kochstufen
• 2-stufige Restwärmeanzeige je Kochzone
• CountUp Timer
• Kurzzeitwecker
• Automatische Sicherheitsabschaltung
• Kindersicherung
• Wischschutzfunktion
• Restart Funktion
• Warmhaltefunktion für alle Kochzonen
• Energieverbrauchsanzeige

Ausstattung Dunstabzug:

• Kochstelle mit integriertem Dunstabzug
• Wahlweise Abluft- oder Umluftbetrieb (Sonderzubehör wird jeweils benötigt)
• Für Abluftbetrieb wird ein Abluftmodul (Sonderzubehör Z8100X1) benötigt
• Für Umluftbetrieb wird ein cleanAir-Umluftmodul (Sonderzubehör Z8200X1) benötigt
• 9 Leistungsstufen und 1 Intensivstufe
• Automatisches Einschalten des Lüftungsystems bei Nutzung einer Kochzone
• Gebläsenachlauf 30 Minuten
• Gebläsetechnologie mit hocheffizientem, geräuscharmem, bürstenlosem Gleichstrommotor (BLDC). Strömungstechnisch optimierte Luftführung im Innenraum.
• Großflächige, 12-lagige Edelstahl-Fettfilter für hohe Fettfilterungseffizienz (90%)
• Lufteinlassgitter aus Guss (spülmaschinengeeignet)
• Entnehm- und trennbare Fettfilter- & Überlaufschutzeinheit, spülmaschinengeeignet
• – mit integrierten Edelstahlfettfiltern, spülmaschinengeeignet
• – Kondensat- und Überlaufschutzbehälter, ca. 200ml Aufnahmekapazität, spülmaschinengeeignet
• Sicherheitsüberlauftank (spülmaschinengeeignet) mit ca. 2.000ml Aufnahmekapazität und Twist-off Verschluss zur einfachen Entnahme
• Sättigungsanzeige für Edelstahlfettfilter
• Sättigungsanzeige für CleanAir-Geruchsfilter

Technische Information:

• Gerätemaße: (H/B/T) 204 x 795 x 517 mm
• Einbaumaße: (H/B/T) 204 x 780-780 x 500-500 mm
• Min. Arbeitsplattenstärke: 16 mm
• Kochzonen:
• 1 x Ø 145 mm, 210 mm, 1.2 kW, 2.1 kW;
• 1 x Ø 145 mm, 1.2 kW;
• 1 x Ø 120 mm, 180 mm, 270 mm, 370 mm, 4.6 kW, 3.4 kW, 2 kW, 1 kW;
• 1 x Ø 145 mm, 1.2 kW
• Länge Anschlußkabel: 130 cm
• verbunden an Anschlussleiste
• Hauptschalter
• Anschlusswert: 8 kW
• Spannung: 220 – 240 V

Leistungdaten Dunstabzug

• Luftleistungsdaten nach EN 61591
• Schallleistungspegel nach EN 60704-3
• Schalldruckpegel nach EN 60704-2-13
• Geruchsreduktion bei Umluftbetrieb nach EN 63591
• Abluftleistung:
• – min. Normalstufe 160 m3/h
• – max. Normalstufe 519 m3/h
• – Boost-/Intensivstufe 667 m3/h
• Umluftleistung:
• – min. Normalstufe 141 m3/h
• – max. Normalstufe 565 m3/h
• – Boost-/Intensivstufe 612 m3/h
• Geräuschwerte bei Abluftbetrieb:
• – min. Normalstufe 42 dB(A) re 1 pW (31 db(A) re 20 µPa Schalldruck)
• – max. Normalstufe 70 dB(A) re 1 pW (59 dB(A) re 20 µPa Schalldruck)
• – Boost-/Intensivstufe 75 dB(A) re 1 pW (64 dB(A) re 20 µPa Schalldruck)
• Geräuschwerte bei Umluftbetrieb:
• – min. Normalstufe 42 dB(A) re 1 pW (31 dB(A) re 20 µPa Schalldruck)
• – max. Normalstufe 73 dB(A) re 1 pW (62 dB(A) re 20 µPa Schalldruck)
• – Boost-/Intensivstufe 75 dB(A) re 1 pW (62 dB(A) re 20 µPa Schalldruck)
• Fettfiltereffizienz: 90 %
• Geruchsreduktion bei Umluftbetrieb: 87 %

Verbrauchsdaten Dunstabzug

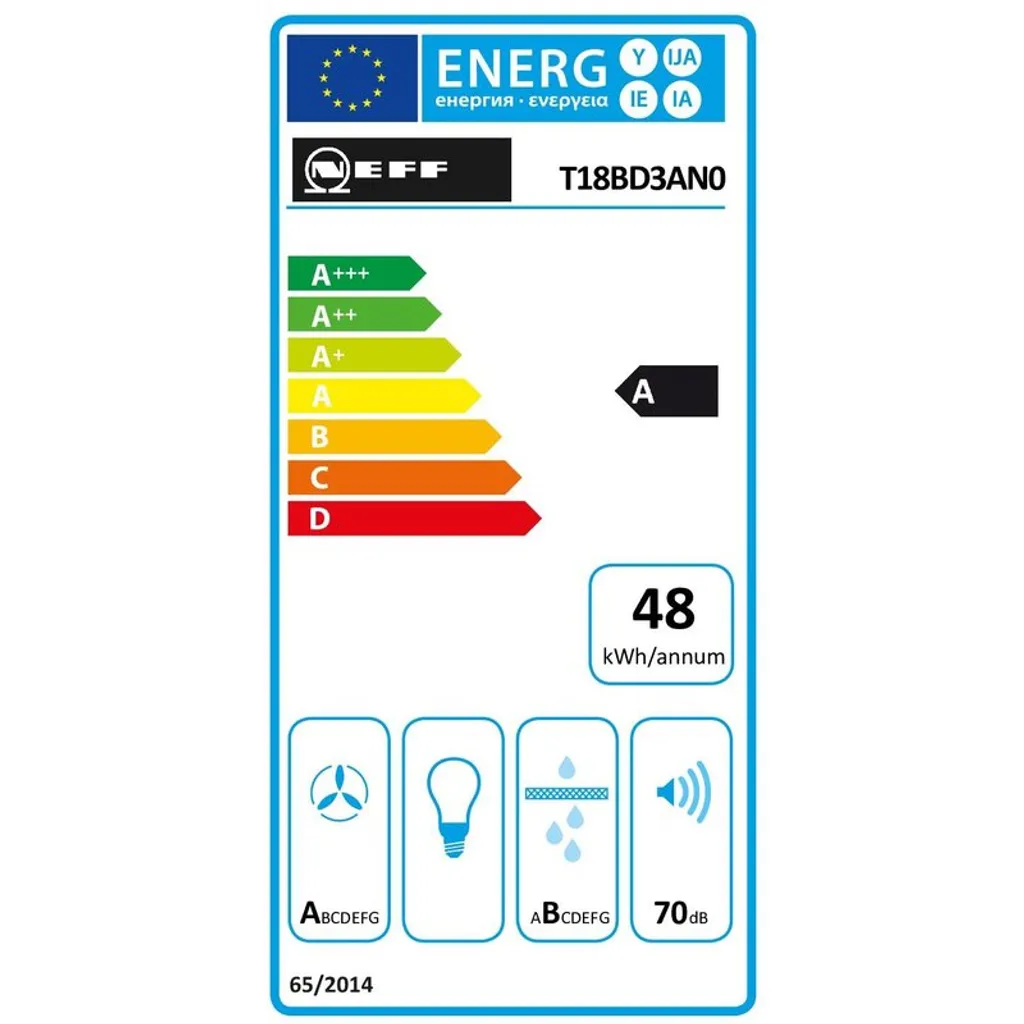

• Energie-Effizienzklasse: A (auf einer Energie-Effizienzklassenskala von A++ bis E)
• Durchschnittlicher Energieverbrauch: 47.8 kWh kWh/Jahr
• Lüfter-Effizienzklasse: A
• Fettfilter-Effizienzklasse: B
• Geräusch min./max. Normalstufe: 42/70 dB

Installationshinweise

• Unterschrankbreite: min. 80 cm.
• Arbeitsplattentiefe: min. 58.5 cm (mit gekürzten Schubladen), ab 70 cm volle Schubladentiefe nutzbar.
• Eintauchtiefe: 20.4 cm
• Gesamtgerätegewicht: 32
• Das Gerät muss von unten frei zugänglich sein.
• Bei Installation einer Luftführung im Abluftbetrieb und einer kamingebundenen Feuerstelle, muss die Stromzuführung mit einer geeigneten Sicherheitsausschaltung versehen werden.
• Die Tragfähigkeit und die Stabilität insbesondere bei dünnen Arbeitsplatten ist durch geeignete Unterkonstruktionen sicherzustellen. Hierbei ist das Gerätegewicht zu berücksichtigen.
• Anschlusstutzen Abluft: Flachkanal NW 150

Sonderzubehör

• Z8100X1, Z8200X1, Z8500X0, Z9410X1, Z9415X1, Z9416X2, Z9417X2, Z941CF0, Z941LP0, Z941LP1, Z943SE0

• Bauform: Eingebaut
• Steuerung: Elektronisch
• Bedienelemente: vorne
• Lage der Steuerung: Vorne
• Hauptoberflächenmaterial: Glaskeramik
• Farbe Gerät: Schwarz
• Rahmenausführung: Rahmen
• Rahmenfarbe: Edelstahl
• Spannung: 220-240 V
• Frequenz: 50; 60 Hz
• Länge Anschlusskabel: 130 cm
• Steckerart: ohne Stecker
• Gerätebreite: 79,5 cm
• Gerätehöhe: 20,4 cm
• Gerätetiefe: 51,7 cm
• Höhe verpacktes Gerät: 32 cm
• Tiefe verpacktes Produkt: 76 cm
• Breite verpacktes Gerät: 92 cm
• Nischenhöhe maximal: 500
• Nischenhöhe minimal: 50 cm
• Nischenbreite maximal: 78 cm
• Nischenbreite minimal: 78 cm
• Nischentiefe: 20,4 cm
• Nettogewicht: 32,379 kg
• Bruttogewicht: 34,9 kg
• Energieverbrauch des 1. Heizelements pro kg: 186.7 TPU00048
• Energieverbrauch des 3. Heizelements pro kg: 190.2 TPU00048
• Energieverbrauch des 5. Heizelements pro kg: 196.1 TPU00048
• Energieverbrauch des 7. Heizelements pro kg: 193.2
• Durchschn. Jahresverbrauch Energie: 47.8 kWh/Jahr
• Energieeffizienzindex (2010/30/EU): 54.8 %
• Luftstrom verstärkt (2010/30/EU): 667.0 m³/h
• Max. Luftmenge: 519 m³/h
• Mindestluftstrom: 160.0 m³/h
• Flüssigkeitsdynamik-Effizienz (2010/30/EU): 28.2
• Schallleistung dB: 70 dB(A) re 1 pW
• Fettfilter-Effizienz (2010/30/EU): 90.0 %
• Lautstärke verstärkt (2010/30/EC): 75 dB
• Lautstärke bei max. Drehzahl (2010/30/EC): 70 dB
• Lautstärke bei min. Drehzahl (2010/30/EC): 42 dB
• Automatikprogramm: Nein
• Abmessungen der Kochzone: 145 ; 210
• Abmessungen der 3. Kochzone: 145
• Abmessungen der 5. Kochzone: 145
• Abmessungen der 7. Kochzone: 120 ; 180 ; 270 ; 370
• Abdeckungsart: Ohne
• Zündung: Nein
• Lage der Kochzone: vorne links
• Betriebskontrollleuchte: Ja
• Lage der 2. Kochzone: mitte links
• Lage der 3. Kochzone: hinten links
• Lage der 4. Kochzone: mitte hinten
• Lage der 5. Kochzone: hinten rechts
• Lage der 6. Kochzone: mitte rechts
• Lage des 7. Heizelements: vorne rechts
• Lage der 8. Kochzone: vorne mitte / zentral
• Lage der 9. Kochzone: zentral
• Restwärmeanzeige: Ohne
• Kochzonen-Kontrollleuchte: 1 Betriebsanzeigelampe
• Steuerung: Stufenlose Energieregelung
• Sicherheitsvorrichtungen: Key Lock, Kindersicherung, Sicherheits-Zeitabschaltung
• Hauptschalter: Nein
• Elektronik-Uhr: Ja
• Gesamtgebläseleistung: 170 W
• Leistung der Kochzone: 1.2 ; 2.1
• Leistung der 3. Kochzone: 1.2
• Leistung der 5. Kochzone: 1.2
• Leistung der 7. Kochzone: 1 ; 2 ; 3.4 ; 4.6
• Art der Kochzone: Strahlungsheizung
• Art der 3. Kochzone: Strahlungsheizung
• Art der 7. Kochzone: Strahlungsheizung
• Durchmesser der Rührschüssel: 667 m³/h
• Höhe der Rührschüssel: 612.0 m³/h
• Max. Gebläseleistung – Abluftbetrieb: 519 m³/h
• Max. Gebläseleistung – Umluftbetrieb: 565 m³/h
• Geruchsfilter: Nein
• RECYCLING_WEIGHT_CARDBOARD: 1.323
• RECYCLING_WEIGHT_EPS: 1.192
• RECYCLING_WEIGHT_PLASTIC: 0.001
• RECYCLING_WEIGHT_WOOD: 0.000
• RECYCLING_WEIGHT_OTHER: 0.005
• RECYCLING_WEIGHT_PACKAGING: 2.521

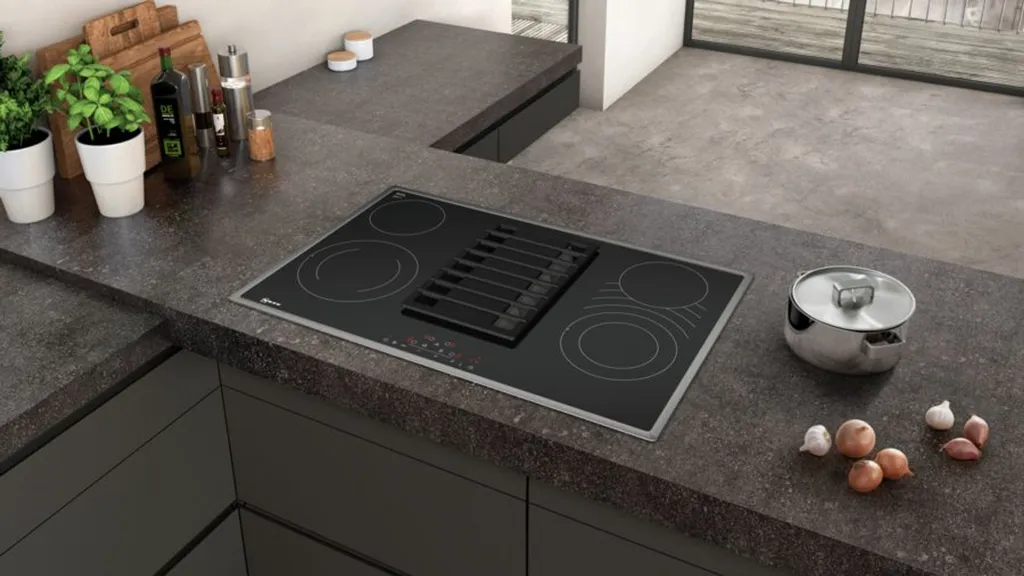

Dieses Elektrokochfeld mit integriertem Kochfeldabzug vereint 2 Geräte in einem und sorgt so für freie Sicht beim Kochen.
Die großflächige CombiZone mit Zweikreis-Zone, Bräterzone und Erweiterungszone bietet Platz für den Teppan Yaki oder Grill

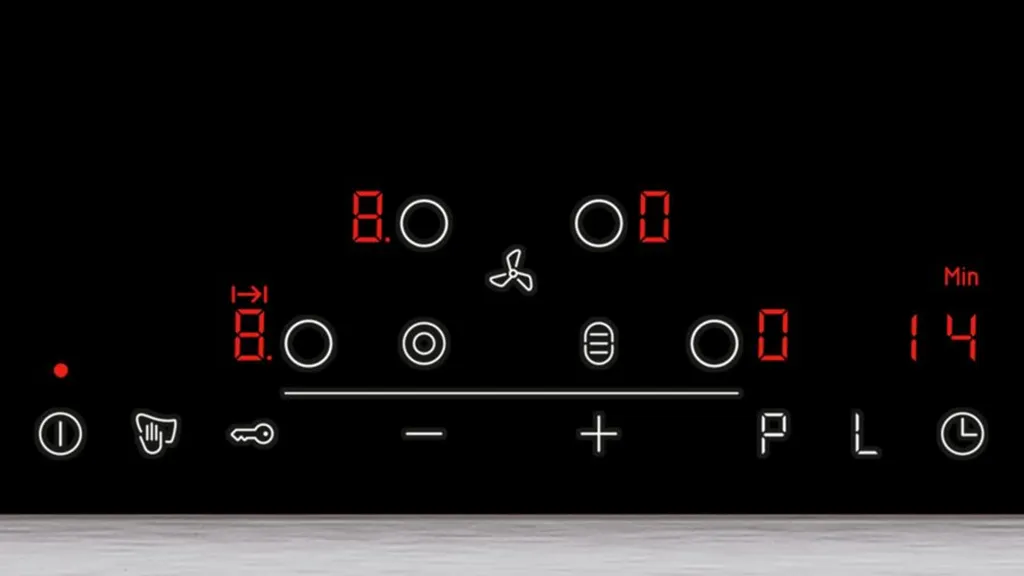

Mit TouchControl ist eine besonders bequeme Steuerung von Kochfeldern möglich. Ein Fingertipp genügt. Ein Timer unterstützt beim Kochen.
Hohe Abluftleistung: sorgt für freie Sicht beim Kochen dank effizienter Motortechnologie als Abluft- oder Umluftlösung.
Geräuschreduzierung: unser optimierter Motor sorgt für ein leises Kocherlebnis.
Platzsparender Einbau: Mehr Stauraum für Schubladenauszüge durch eine clevere Einbau Lösung vom Abluftkanal im Unterschrank.

Bedienung:
Touch Control

Flexibilität:
1 Zweikreis-Kochzone, CombiZone

Design:
80 cm breit
Rahmen in Edelstahl

Ausstattung:
Vorne rechts
17 Leistungsstufen
Digitale Anzeige der Kochstufen
2-stufige Restwärmeanzeige je Kochzone
CountUp Timer
Kurzzeitwecker
Automatische Sicherheitsabschaltung
Kindersicherung
Wischschutzfunktion
Restart Funktion
Warmhaltefunktion für alle Kochzonen
Energieverbrauchsanzeige

Ausstattung Dunstabzug:
Strahlung/Lüftung-Kochfeld, autark
Wahlweise Abluft- oder Umluftbetrieb (Sonderzubehör wird jeweils benötigt)
Für Abluftbetrieb wird ein Abluftmodul (Sonderzubehör Z8100X0) benötigt
Für Umluftbetrieb wird ein cleanAir-Umluftmodul (Sonderzubehör Z8200X0) benötigt
9 Leistungsstufen und 1 Intensivstufe
Automatisches Einschalten des Lüftungsystems bei Nutzung einer Kochzone
Gebläsenachlauf 30 Minuten
Gebläsetechnologie mit hocheffizientem, geräuscharmem, bürstenlosem Gleichstrommotor (BLDC). Strömungstechnisch optimierte Luftführung im Innenraum.
Großflächige, 12-lagige Edelstahl-Fettfilter für hohe Fettfilterungseffizienz (90%)
Lufteinlassgitter aus Guss (spülmaschinengeeignet)
Entnehm- und trennbare Fettfilter- & Überlaufschutzeinheit, spülmaschinengeeignet
mit integrierten Edelstahlfettfiltern, spülmaschinengeeignet
Kondensat- und Überlaufschutzbehälter, ca. 200ml Aufnahmekapazität, spülmaschinengeeignet
Sicherheitsüberlauftank (spülmaschinengeeignet) mit ca. 2.000ml Aufnahmekapazität und Twist-off Verschluss zur einfachen Entnahme
Sättigungsanzeige für Edelstahlfettfilter
Sättigungsanzeige für CleanAir-Geruchsfilter

Sonderzubehör
Z8100X0, Z8200X0, Z8500X0, Z9410X1, Z9415X1, Z9416X2, Z9417X2, Z9418X0, Z9442X0

Gerätetyp	Kochstelle Glaskeramik
Bauform	Eingebaut
Energiequelle	Elektro
Nischenmaße (H x B x T) (mm)	204 x 780-780 x 500-500
Gerätebreite (mm)	795
Abmessungen des Gerätes (mm)	204 x 795 x 517
Abmessungen des verpackten Gerätes (mm)	320 x 760 x 920
Nettogewicht (kg)	32,379
Bruttogewicht (kg)	35,0
Restwärmeanzeige	Ohne
Lage der Steuerung	Vorne
Hauptoberflächenmaterial	Glaskeramik
Oberflächenfarbe	Edelstahl, Schwarz
Rahmenfarbe	Edelstahl
Länge Anschlusskabel (cm)	130
Abgedichtete Herdplatte	Nein
Heizungen mit Booster	Vorne links, Vorne rechts
Leistung der Kochzone (kW)	1.2 ; 2.1
Leistung der 3.Kochzone (kW)	1.2
Leistung der 5.Kochzone (kW)	1.2
Max. Gebläseleistung-Abluftbetrieb (m3/h)	519
Gebläseleistung bei Intensivstufe-Umluftbetrieb	612
Max. Gebläseleistung-Umluftbetrieb (m3/h)	565
Gebläseleistung bei Intensivstufe-Abluftbetrieb (m³/h)	667
Schallleistung (dB(A) re 1 pW)	70
Geruchsfilter	Nein
Art der Luftführung	Umrüstbar
Delay Shut off modes	30
Art des Fettfilters	Kassette
Elektroanschlusswert (W)	8000
Spannung (V)	220-240
Frequenz (Hz)	50; 60
Gerätefarbe	Schwarz
Länge Anschlusskabel (cm)	130
Nischenmaße (H x B x T) (mm)	204 x 780-780 x 500-500
Abmessungen des Gerätes (mm)	204 x 795 x 517
Abmessungen des verpackten Gerätes (mm)	320 x 760 x 920
Nettogewicht (kg)	32,379
Bruttogewicht (kg)	35,0
Abmessungen der Kochzone (mm)	145 ; 210 mm
Lage der 1.Kochzone	vorne links
Leistung der Kochzone (kW)	1.2 ; 2.1 kW
Art der Kochzone	Strahlungsheizung
Energieverbrauch der Kochzone	186,7
Lage der 2.Kochzone	mitte links
Abmessungen der 3.Kochzone (mm)	145 mm
Lage der 3.Kochzone	hinten links
Leistung der 3.Kochzone (kW)	1.2 kW
Art der 3.Kochzone	Strahlungsheizung
Energieverbrauch der 3. Kochzone	190,2
Lage der 4.Kochzone	mitte hinten

Produktfarbe:

Schwarz, Edelstahl

Geräteplatzierung:

Integriert

Größe der Kochfeldbreite:

80 cm

Kochfeldtyp:

Zonen-Induktionskochfeld

Anzahl Herdplatten/Kochzonen:

4 Zone(n)

Anzahl der elektrischen Herdplatten:

4 Zone(n)

Typ Kochzone 1:

Köcheln

Kochzone 1 Form:

Rund

Position Kochzone 1:

Hinten links

Stromquelle Kochzone 1:

Elektro

Durchmesser Kochzone 1:

145 mm

Leistung Kochzone 1:

1200 W

Typ Kochzone 2:

Groß

Kochzone 2 Form:

Rund

Position Kochzone 2:

Links vorne

Brenner/Kochzone 2 Stromquelle:

Elektro

Durchmesser Kochzone 2:

145 210 mm

Typ Kochzone 3:

Köcheln

Kochzone 3 Form:

Rund

Position Kochzone 3:

Hinten rechts

Stromquelle Kochzone 2:

Elektro

Durchmesser Kochzone 3:

145 mm

Leistung Kochzone 3:

1200 W

Typ Kochzone 4:

Regelmäßig

Kochzone 4 Form:

Rund

Position Kochzone 4:

Vorne rechts

Stromquelle Kochzone 3:

Elektro

Durchmesser Kochzone 4:

120 180 mm

Garkochzonendurchmesser:

14,5 cm

Durchmesser Standardherdplatten/-kochzonen:

21 cm

Durchmesser großer Herdplatten/Kochzonen:

27 cm

Durchmesser extragroße Schnellkochzone:

37 cm

Rahmentyp:

Vollverkleidung

Rahmenfarbe:

Edelstahl

Schmorplatte/ Kochzone:

1200 W

Standard Herdplatte/Kochzone:

2100 W

Große Herdplatte/Kochzone:

3400 W

Extra große Hochgeschwindigkeitsherdplatte:

4600 W

Anzahl der Leistungsstufen:

17

Warmhaltefunktion:

Ja

Steuerung:

Berührung

Steuerungsposition:

Vorderseite

Eingebaute Anzeige:

Ja

Timer:

Ja

Anzeige Resthitze:

Ja

Kindersicherung:

Ja

Einfach zu säubern:

Ja

Automatische Abschaltung:

Ja

Integrierte Haube:

Ja

Absaugart:

rezirkulierend

Maximale Absaugleistung:

519 m³/h

Geräuschpegel:

70 dB

Geräuschpegel Lüfter (mind.):

42 dB

Fettfiltertyp:

Edelstahl

Energieeffizienzklasse (Haube):

A

Anschlusswert (elektrisch):

8000 W

Energieeffizienzskala:

A+++ bis D

AC Eingangsspannung:

220 – 240 V

AC Eingangsfrequenz:

50 / 60 Hz

Energieeffizienzklasse:

A

Breite:

795 mm

Tiefe:

517 mm

Höhe:

204 mm

Kabellänge:

1,3 m

Einbauraum Breite:

78 cm

Einbauraum Tiefe:

50 cm

Einbauraum Tiefe (min):

50 cm

Einbauraum Tiefe (max):

20,4 cm

Bedienung:

integrierte Bedienelemente

Breite in cm:

79.5

Warmhaltefläche:

ja

Anzahl elektrischer Kochstellen:

4

Anzahl Halogen-Kochstellen:

0

Anzahl Glaskeramik-Induktions-Kochstellen:

0

Oberfläche:

Glaskeramik

Sensor-Bedienelemente:

ja

Rahmenmaterial:

Edelstahlrahmen

Anzahl Mehrkreis-Kochzonen je Kochstelle:

2

Betriebsart:

elektrisch

Anzahl Kochstellen:

4

Anzahl flexible Induktionszonen:

0

Farbe:

Schwarz

Kochfeldabzug:

ja

Dieses Elektrokochfeld mit integriertem Kochfeldabzug vereint 2 Geräte in einem und sorgt so für freie Sicht beim Kochen.
